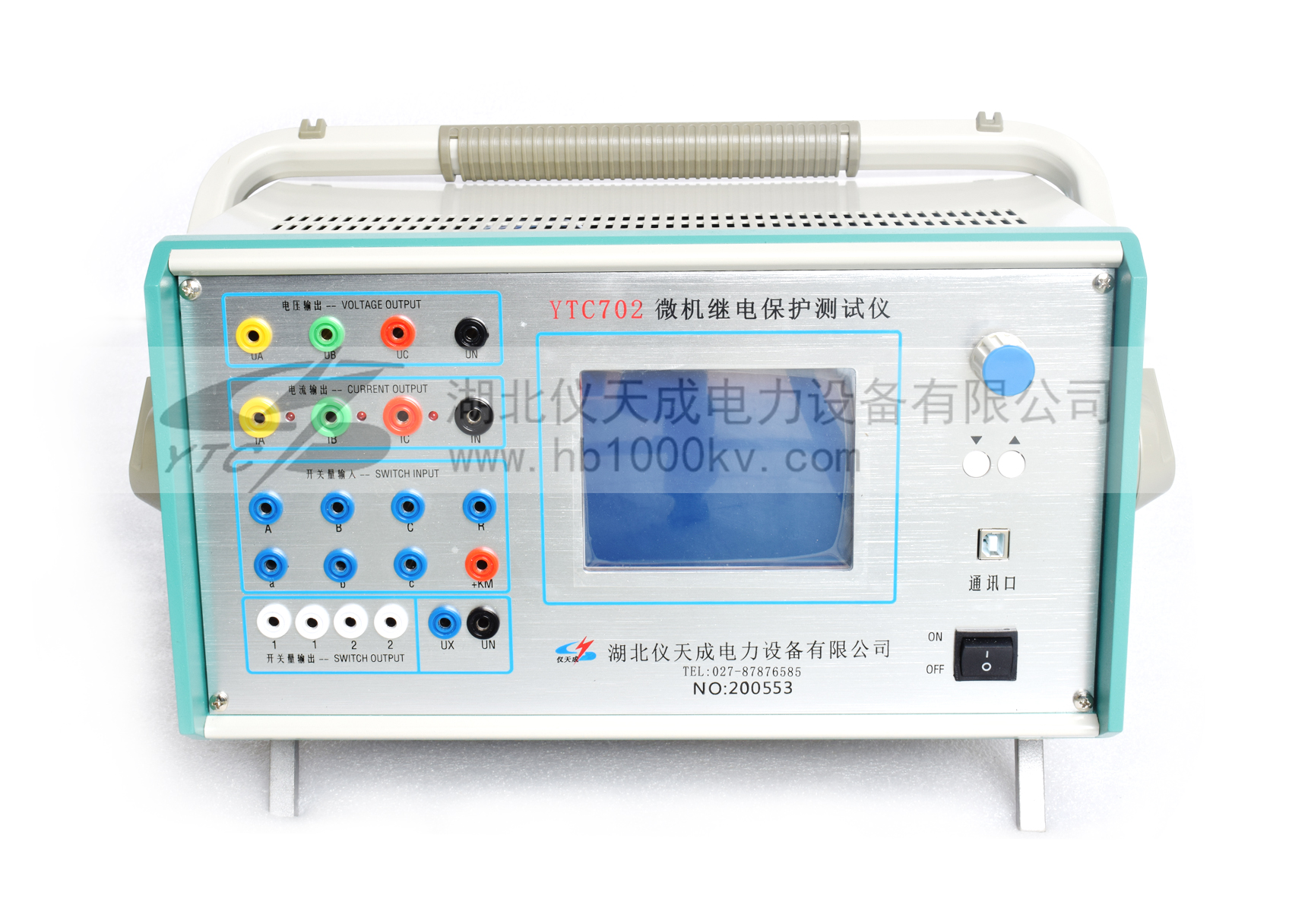

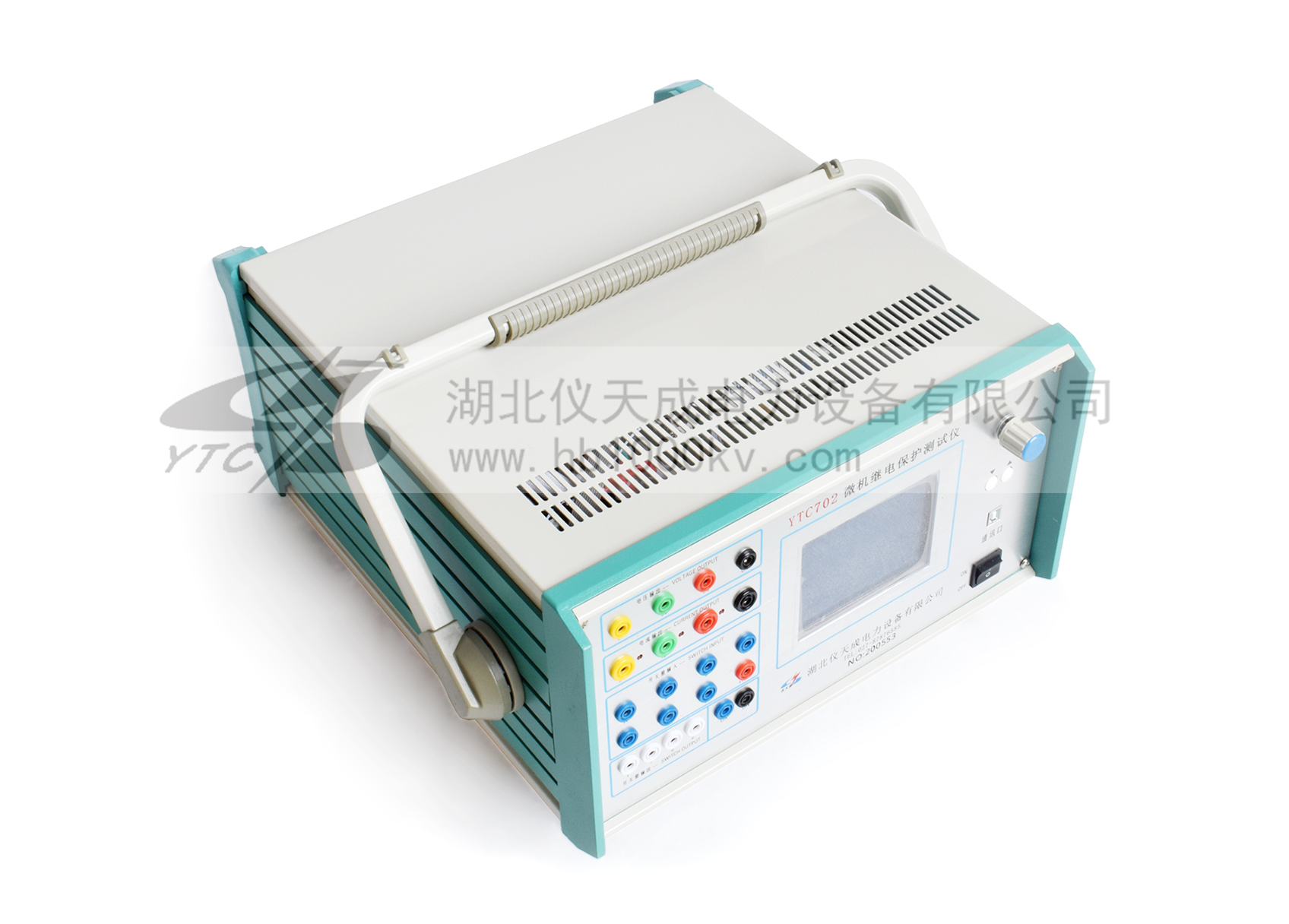

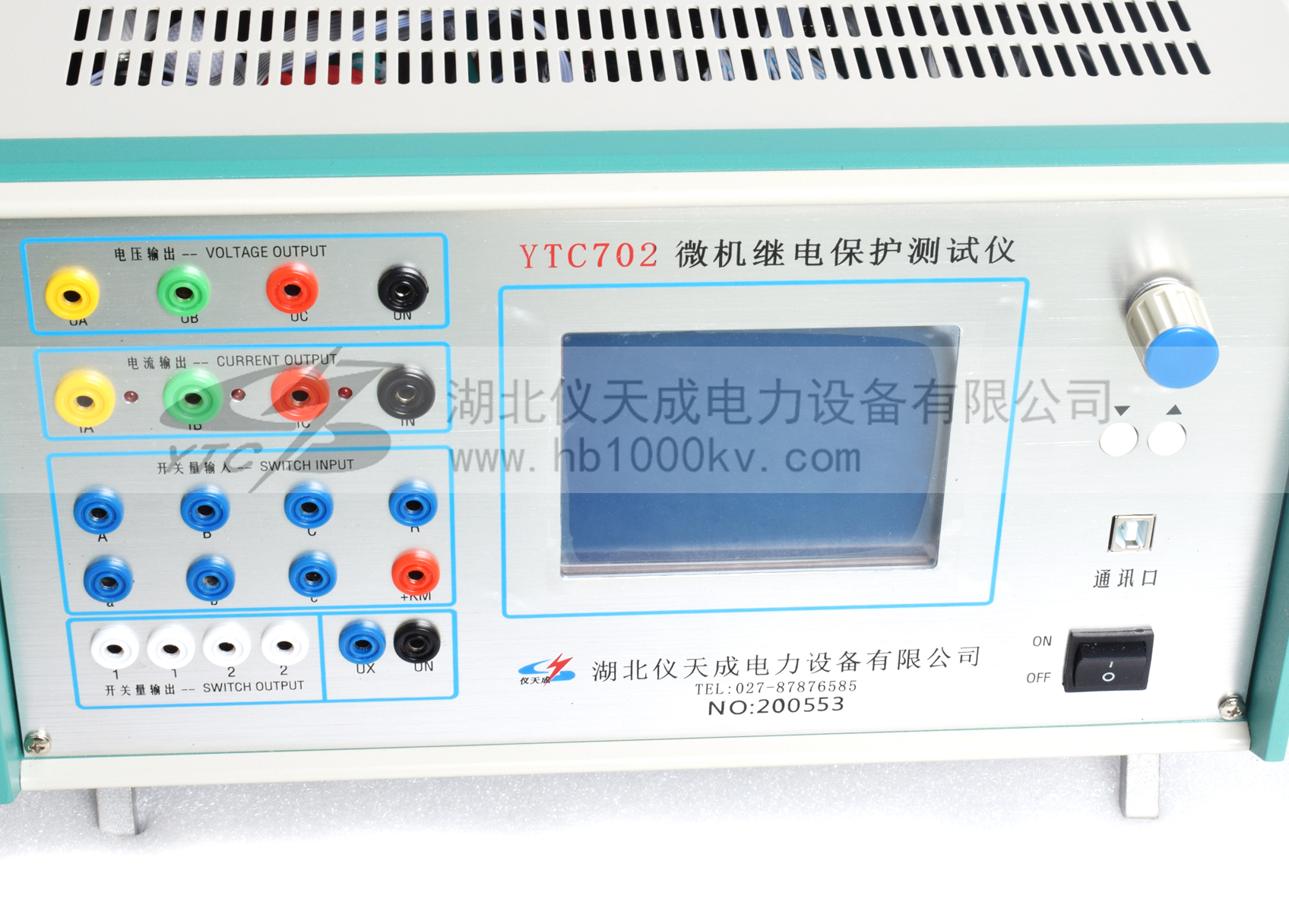

YTC702 微機繼電保護測試儀

        YTC702微機繼電保護測試儀,可對各類型電壓、電流、頻率、功率、阻抗、諧波、差動、同期等繼電器以手動或自動方式進行測試。可模擬各種故障類型進行距離、零序保護裝置定值校驗和保護裝置的整組試驗。




提示:凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481
產品圖集 操作手冊 產品視頻
產品簡介 PRODUCT INTRODUCTION

        YTC702微機繼電保護測試儀,可對各類型電壓、電流、頻率、功率、阻抗、諧波、差動、同期等繼電器以手動或自動方式進行測試。可模擬各種故障類型進行距離、零序保護裝置定值校驗和保護裝置的整組試驗。

主要特點:
1.標準的4相電壓3相電流輸出  具有4相電壓3相電流輸出,可方便地進行各種組合輸出進行各種類型保護試驗。單相電壓最大可輸出120V,單相電流最大可輸出40A(10秒),電流三并可輸出120A,第4相電壓Ux為多功能電壓項,可設為4種3U0或檢同期電壓,或任意某一電壓值的情況輸出。
2.單機操作方便  單機由方便靈活的旋轉鼠標通過大屏幕液晶顯示屏進行操作,全部中文顯示??赏瓿涩F場大多數試驗檢定工作,可對各種繼電器及微機保護進行檢定,并可模擬各種復雜的瞬時性、永久性、轉換性故障進行整組試驗。開機即可使用,操作方便快捷。
3.雙操作方式,聯接電腦運行  通過Windows平臺上的全套中文操作軟件,可進行各種大型復雜及自動化程度更高的校驗工作,可方便地測試及掃描各種保護定值,可實時存貯測試數據,顯示矢量圖,繪制故障波形,聯機打印報表等。
4.軟件功能強大  可完成各種自動化程度高的大型復雜校驗工作,如三相差動試驗、廠用電快切、備自投試驗、線路保護檢同期重合閘等,能方便地測試及掃描各種保護定值,進行故障回放,實時存儲測試數據,顯示矢量圖,聯機打印報告等。
5.開關量接點豐富 YTC702 為7路接點輸入和2對空接點輸出。輸入接點為空接點和0~250V電位接點兼容,可智能自動識別。輸入、輸出接點可根據用戶需要擴展。
6.大屏幕LCD顯示屏  本機采用320×240點陣大屏幕高分辨率圖形液晶顯示屏,全部操作過程均在顯示屏上設定,操作界面和試驗結果均漢化顯示,顯示直觀清晰。
7.自我保護  采用合理設計的散熱結構,并具有可靠完善的多種保護措施及電源軟啟動,和一定的故障自診斷及閉鎖功能。
8.具有獨立專用直流電源輸出  裝置設有一路110V 及 220V專用直流電源輸出。
9.性價比高  屬于跨專業聯合設計產品,綜合了多專業的先進科技成果。兼具大型測試儀的性能,和小型測試儀的價位,具有很高的性能價格比。

產品別稱:微機繼電保護測試儀、微機繼保儀、繼電保護測試儀、三相繼電保護測試儀、三相繼保、繼保校驗儀、繼保儀、微機繼電保護測試系統、繼電保護裝置。
產品特征 PRODUCT FEATURES
技術參數 TECHNICAL PARAMETERS

交流電流輸出

輸出精度   0.5級

相電流輸出(有效值)     0~40A

三并電流輸出(有效值)   0~120A

相電流長時間允許工作值(有效值) 10A

相電流最大輸出功率               420VA

三并電流最大輸出時最大輸出功率   900VA

三并電流最大輸出時允許工作時間   10s

頻率范圍(基波)   20~1000Hz

諧波次數           1~20 次

直流電流輸出 輸出精度   0.5級

電流輸出   0~±10A / 每相,0~±30A / 三并

最大輸出負載電壓   20V

交流電壓輸出 輸出精度   0.5級

相電壓輸出(有效值)    0~120V

線電壓輸出(有效值)    0~240V

相電壓/線電壓輸出功率    80VA / 100VA

頻率范圍(基波) 20~1000Hz

諧波次數         1~20次

直流電壓輸出

輸出精度   0.5級

相電壓輸出幅值   0~±160V

線電壓輸出幅值   0~±320V

相電壓/線電壓輸出功率   70VA / 140VA

 開關量及時間測量 開關量輸入 7路 空接點:   1~20mA,24V
電位接點接入:“0”:0~ +6V; “1”:+11 V~ +250V
開關量輸出 2對 DC:220V/0.2A;AC:220V/0.5A
時間測量 測量范圍0.1ms ~ 9999s    測量精度0.1mS
 體積重量 外形尺寸 400×300×180mm³
單機重量 22kg
供電電源 AC 220V±10%,50/60Hz
環境溫度 -10℃ ~ +50℃

應用領域 APPLICATION FIELD

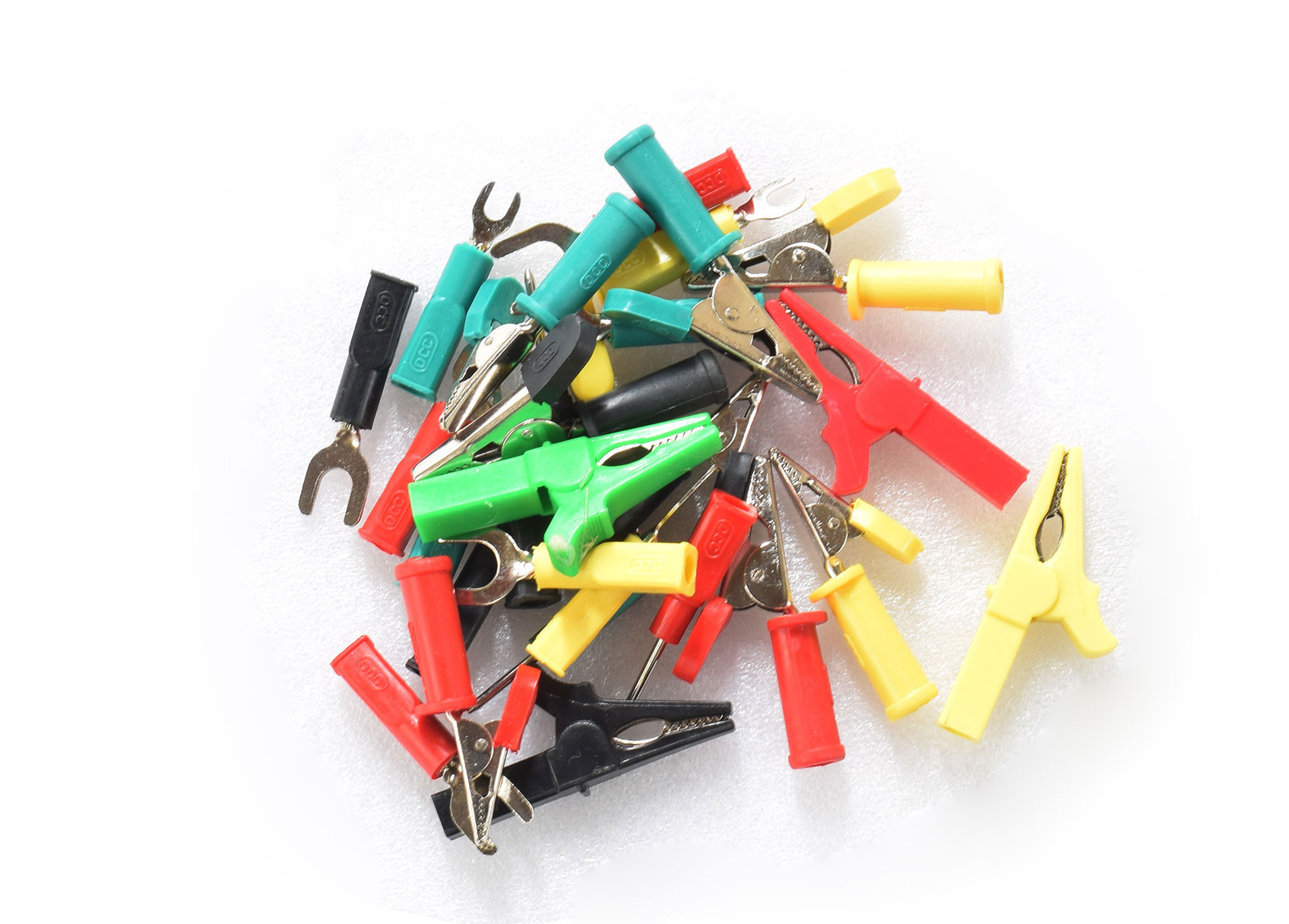

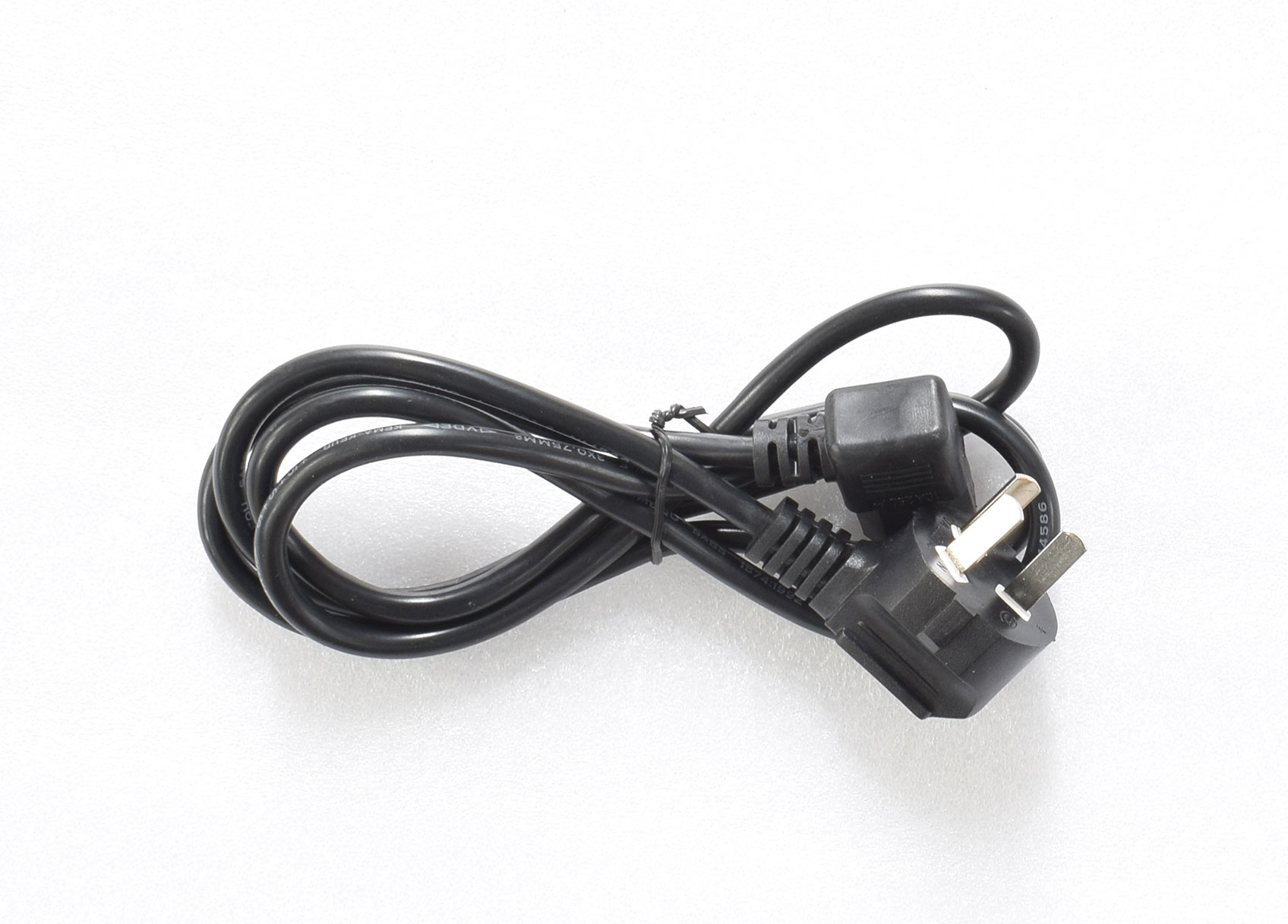

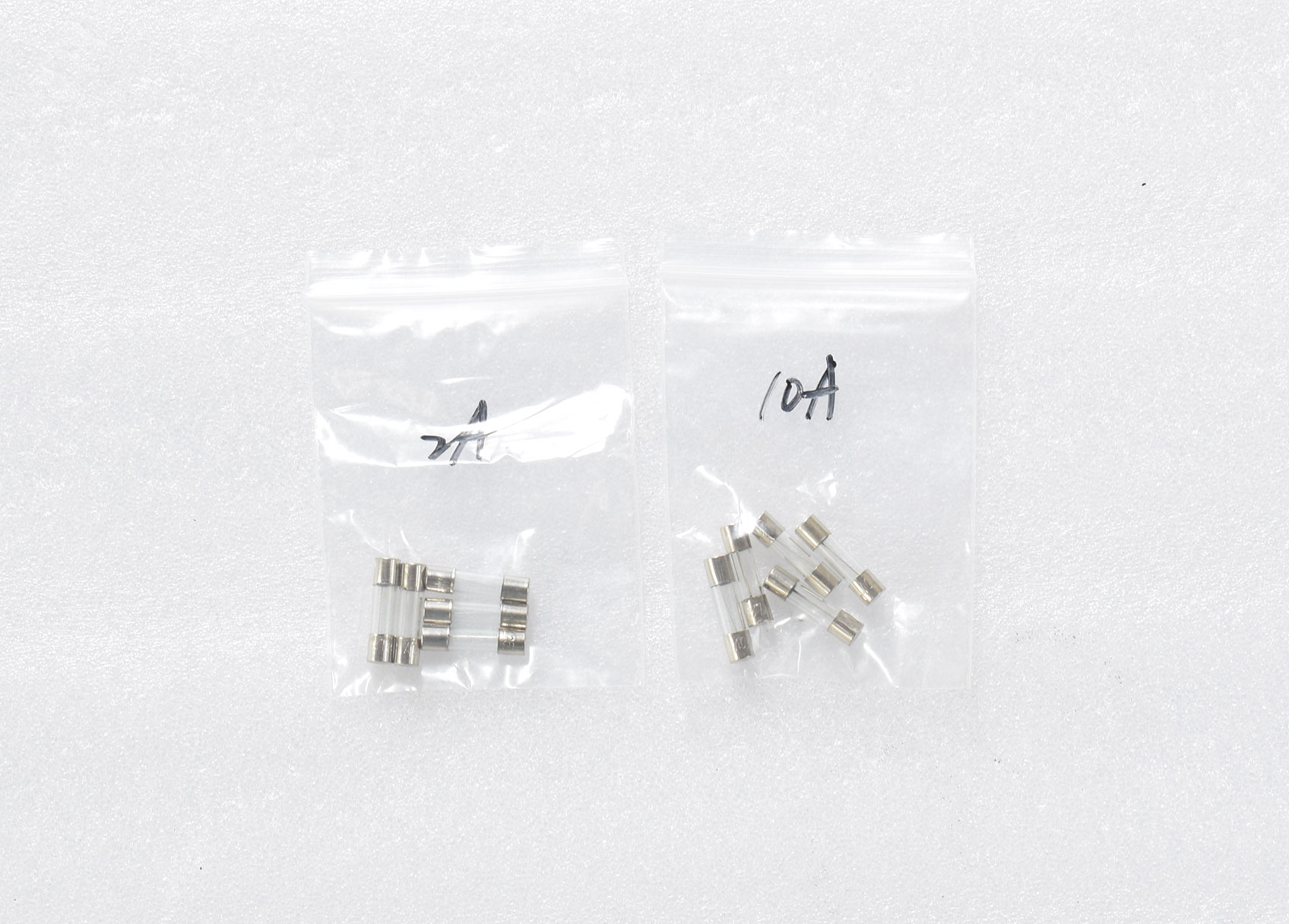

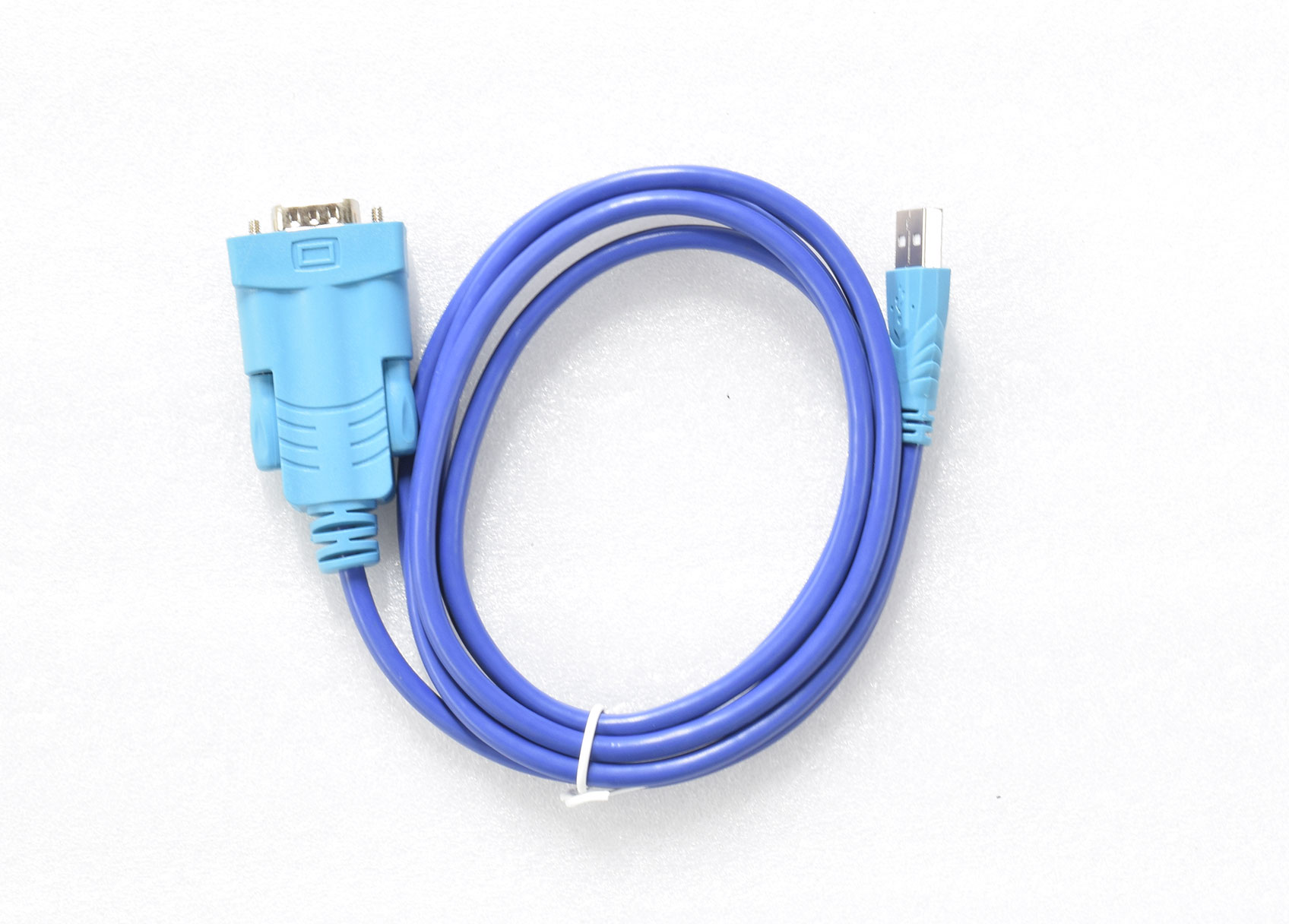

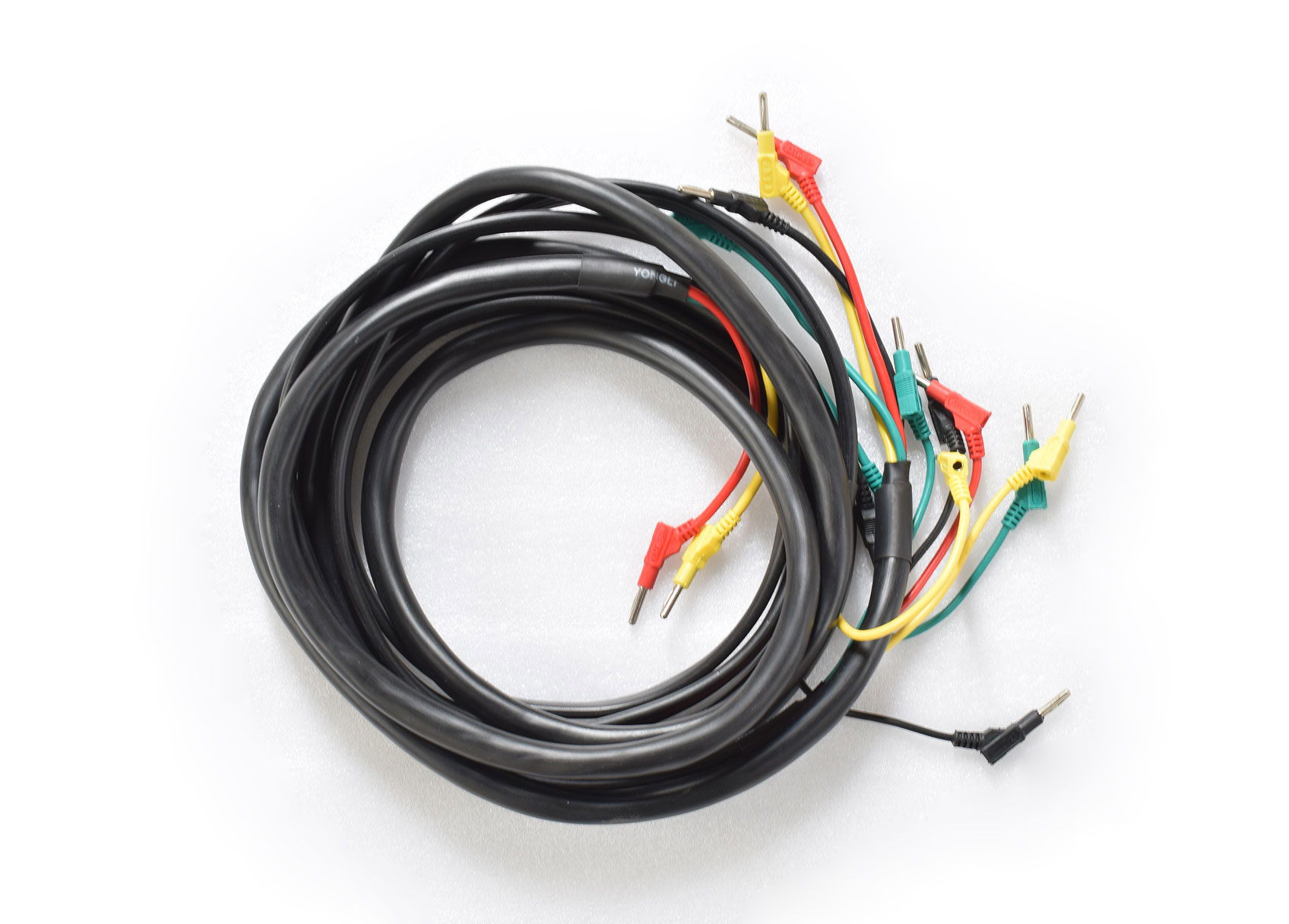

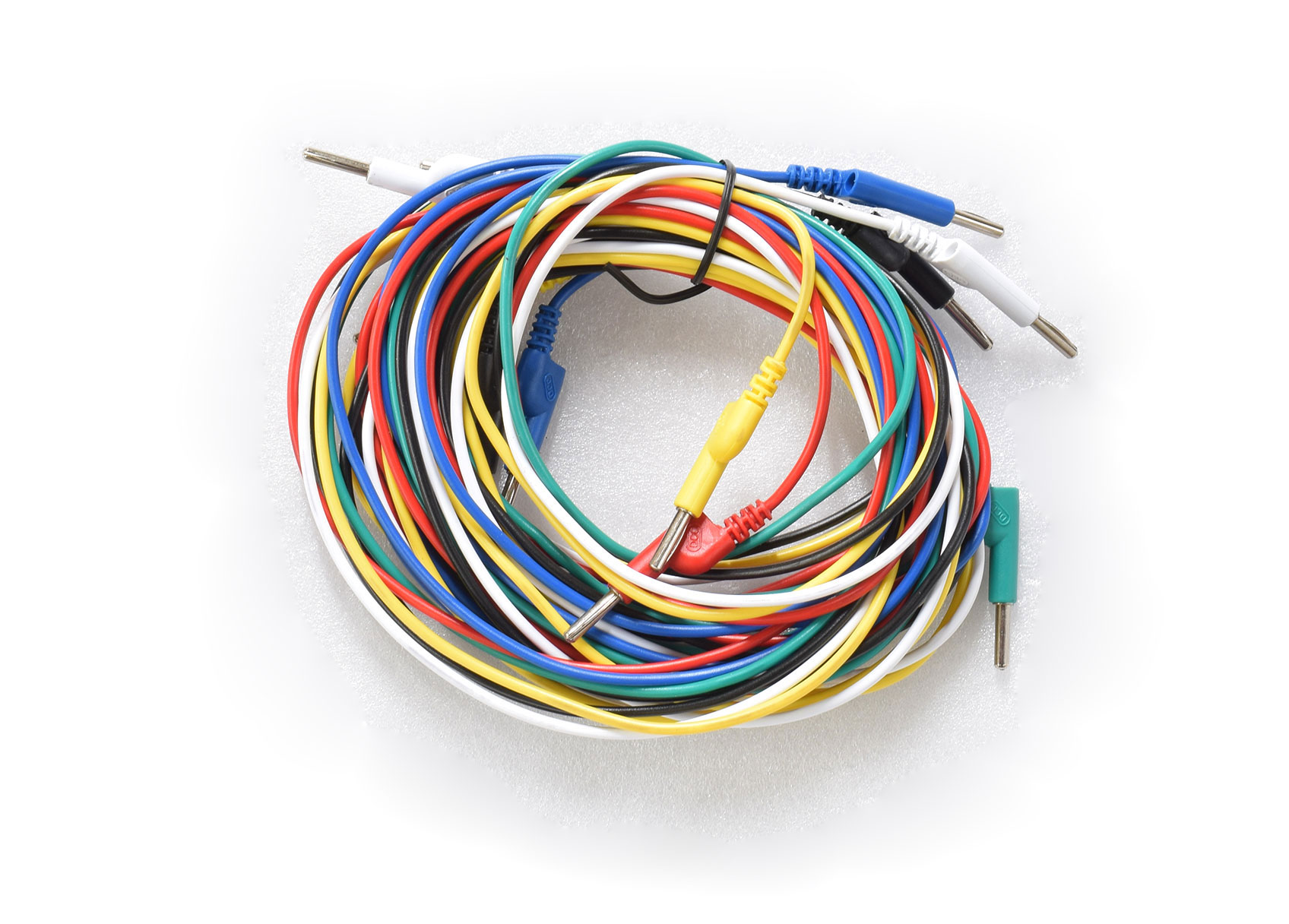

附件配件 ACCESSORIES ACCESSORIES
權威鑒定 AUTHORITY TO IDENTIFY

企業產品嚴格按照國際、國家標準及行業規程生產,通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全面通過ISO9001國際質量管理體系認證。
