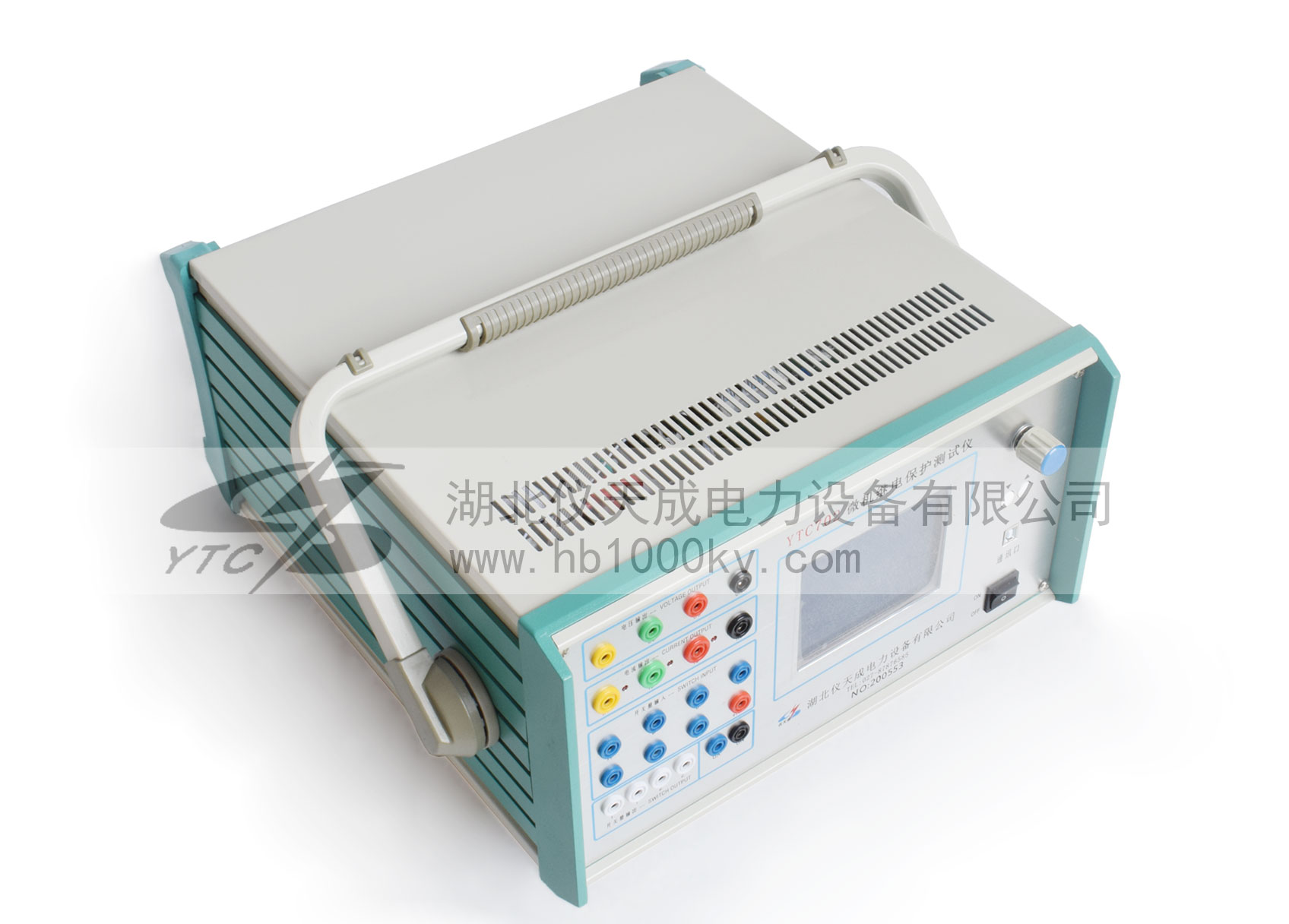

微機繼電保護測試儀是一款非常受大家歡迎的電力儀器，那么對于一些剛接觸電力行業的童鞋們，他們不知道這個儀器如何設置，今天的文章湖北儀天成就會給大家講一講繼電保護測試儀怎么測試動作時間，如何設置等問題。
微機繼電保護測試儀以及高低周試驗有“動作頻率”、“動作時間”等測試項目，根據需要，可以選擇其中的一個或者多個進行試驗，選擇多個測試項目的時候，在一個測試項目完畢之后，會彈出對話框進行下一個項目。
動作頻率的測試方法：測試時頻率會分為兩階段變化：從50Hz輸出，經過變化錢延時后，所設定的df/dt均勻下滑至測試始值頻率，然后按照設定的步長以一定時間間隔逐漸降低頻率，在該過程中如保護動作，則可以測出動作值，如果未發生動作，當變化至測試終值，即認為保護不會動作而結束該項目測試。
動作時間的測量方法：頻率從始值（一般為50Hz）下滑至終值并等待動作，該值會小于動作頻率以確保裝置動作，但是測試動作時間的計時器是從設定的“開始計時點的頻率”處開始計時，故該值會有一定的偏差將影響時間測量精度，開始計時的頻率點，測試動作時間，應該特別注意正確的設置“開始計時點的頻率”，一般設置為裝置整定的動作頻率，或測試出的準確動作頻率值。
微機繼電保護測試儀進行頻率以及高低周試驗之前，需要進行接線工作，接線完畢后就需要按照上述方式進行頻率設置時間，設置好了之后就可以開始試驗，在試驗的過程當中，需要密切觀察，及時記好記錄參數，只有設置完全符合要求，才能達到儀器應有的測試精度。
