在我國現階段的電力設備測試工作中,經常會使用到試驗變壓器,但之前比較流行的干式試驗變壓器由于體積大、降溫快等特點,逐漸被新型的油浸式和充氣式試驗變壓器所取代,而充氣式試驗變壓器與油浸式試驗變壓器又有著非常大的區別,二者各有優劣,本文就為大家簡單介紹而且的優勢和劣勢。
首先來介紹充氣式試驗變壓器,F6充氣式試驗變壓器的工作原理為:

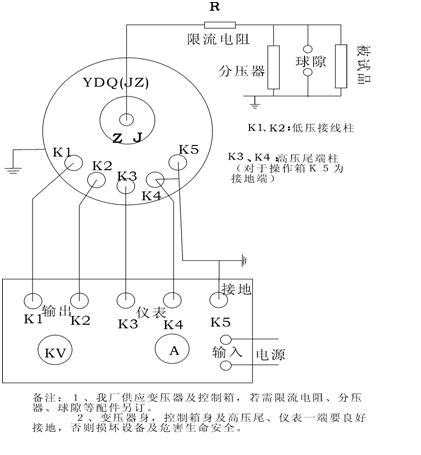

把電源輸入有過流自動脫扣及防止突發加壓的零位連鎖裝置的操作箱,經自耦調壓器調節電壓輸入YDQ-J試驗變壓器初級繞組,根據電磁感應原理,在次級(高壓)繞組按其與初級繞組匝數之比可獲得同等倍數的電壓幅值-工頻高壓。
充氣式試驗變壓器是利用SF6氣體具有非常良好的絕緣和滅弧屬性,在試驗變壓器內注入大量的SF6氣體,以達到絕緣目的。因為SF6氣體本身的絕緣和滅弧屬性,使得該類型試驗變壓器即使在高壓下,也無舉報放電的可能,這樣就保證了試驗結果的精準性。但是,如果使用不當導致試驗變壓器內SF6氣體大量揮發,想要對試驗變壓器進行加氣處理則會非常麻煩,一般都需要送回原廠家進行處理。
同時,由于SF6氣體具有重量輕的特點,因此同等功率下,充氣式試驗變壓器比油浸式試驗變壓器要輕20%-60%(視電壓及容量等級而定),同時該試驗變壓器在使用和存放時,也不存在油污染和揮發問題,比較適合在需要頻發的移動的工作場所工作。
下面來介紹油浸式試驗變壓器,油浸式試驗變壓器的工作原理為:
根據電磁感應原理,在次級(高壓)繞組按其與初級繞組匝數之比獲得同等倍數的電壓幅值――工頻高壓。此工頻高壓經高壓硅堆整流及電容器濾波可獲得直流高壓,其中幅值是工頻高壓有效值的倍。
油浸式試驗變壓器于充氣式試驗變壓器不同的是,油浸式試驗變壓器內部利用的是絕緣油來做絕緣介質,由于絕緣油具有非常高的絕緣和滅弧屬性,也能起到非常好的試驗效果。同時,油浸式試驗變壓器的維護和保養相當來說比較簡單,如果內部絕緣油揮發到了一定比例之后影響了試驗變壓器的精度,此時只要往里面加入新的絕緣油就可以了,非常簡單方便。
但是由于絕緣油的體積和重量都比較大,所以油浸式試驗變壓器的體積和重量相對于SF6充氣式試驗變壓器來說就比較大了,同時油浸式試驗變壓器內部的絕緣油在試驗變壓器在搬動的過程中,也比較容易滲漏出來,不利于四次移動,因此油浸式試驗變壓器適用于比較固定的工作場所。
充氣式試驗變壓器和油浸式試驗變壓器各有優劣,充氣式試驗變壓器體積小重量輕,易于移動,而油浸式試驗變壓器雖然體積和重量比較大,但是維護和保養比較簡單,因此電力工作者在選購試驗變壓器的時候,需要根據自身的實際需要進行選擇,找到適合自己的試驗變壓器。
湖北儀天成電力設備有限公司技術部
2017年9月28日
